Fraktur Coles

Fraktur radius distal adalah salah satu dari macam fraktur yang biasa terjadi pada pergelangan tangan. Umumnya terjadi karena jatuh dalam keadaan tangan menumpu dan biasanya terjadi pada anak-anak dan lanjut usia. Bila seseorang jatuh dengan tangan yang menjulur, tangan akan tiba-tiba menjadi kaku, dan kemudian menyebabkan tangan memutar dan menekan lengan bawah. Jenis luka yang terjadi akibat keadaan ini tergantung usia penderita. Pada anak-anak dan lanjut usia, akan menyebabkan fraktur tulang radius.

Fraktur radius distal merupakan 15 % dari seluruh kejadian fraktur pada dewasa. Abraham Colles adalah orang yang pertama kali mendeskripsikan fraktur radius distalis pada tahun 1814 dan sekarang dikenal dengan nama fraktur Colles. (Armis, 2000). Ini adalah fraktur yang paling sering ditemukan pada manula, insidensinya yang tinggi berhubungan dengan permulaan osteoporosis pasca menopause. Karena itu pasien biasanya wanita yang memiliki riwayat jatuh pada tangan yang terentang. (Apley & Solomon, 1995)
Biasanya penderita jatuh terpeleset sedang tangan berusaha menahan badan dalam posisi terbuka dan pronasi. Gaya akan diteruskan ke daerah metafisis radius distal yang akan menyebabkan patah radius 1/3 distal di mana garis patah berjarak 2 cm dari permukaan persendian pergelangan tangan. Fragmen bagian distal radius terjadi dislokasi ke arah dorsal, radial dan supinasi. Gerakan ke arah radial sering menyebabkan fraktur avulsi dari prosesus styloideus ulna, sedangkan dislokasi bagian distal ke dorsal dan gerakan ke arah radial menyebabkan subluksasi sendi radioulnar distal (Reksoprodjo, 1995)
Momok cedera tungkai atas adalah kekakuan, terutama bahu tetapi kadang-kadang siku atau tangan. Dua hal yang harus terus menerus diingat : (1) pada pasien manula, terbaik untuk tidak mempedulikan fraktur tetapi berkonsentrasi pada pengembalian gerakan; (2) apapun jenis cedera itu, dan bagaimanapun cara terapinya, jari harus mendapatkan latihan sejak awal. (Apley & Solomon, 1995)
Melihat masih cukup tingginya angka kejadian fraktur Colles maka perlu diketahui insidensi fraktur Colles di RSUD Saras Husada Purworejo, agar dapat dilakukan perawatan dan penanganan secara intensif pada tiap-tiap kasusnya.

A. Definisi
Fraktur atau patah tulang adalah terputusnya kontinuitas jaringan tulang dan/atau tulang rawan yang umumnya disebabkan oleh rudapaksa. (Sjamsuhidayat & de Jong, 1998). Cedera yang digambarkan oleh Abraham Colles pada tahun 1814 adalah fraktur melintang pada radius tepat di atas pergelangan tangan, dengan pergeseran dorsal fragmen distal. (Apley & Solomon, 1995)

B. Anatomi dan Kinesiologi
Radius bagian distal bersendi dengan tulang karpus yaitu tulang lunatum dan navikulare ke arah distal, dan dengan tulang ulna bagian distal ke arah medial. Bagian distal sendi radiokarpal diperkuat dengan simpai di sebelah volar dan dorsal, dan ligament radiokarpal kolateral ulnar dan radial. Antara radius dan ulna selain terdapat ligament dan simpai yang memperkuat hubungan tersebut, terdapat pula diskus artikularis, yang melekat dengan semacam meniskus yang berbentuk segitiga, yang melekat pada ligamen kolateral ulna. Ligamen kolateral ulna bersama dengan meniskus homolognya dan diskus artikularis bersama ligament radioulnar dorsal dan volar, yang kesemuanya menghubungkan radius dan ulna, disebut kompleks rawan fibroid triangularis (TFCC = triangular fibro cartilage complex) (Sjamsuhidayat & de Jong, 1998)
Gerakan sendi radiokarpal adalah fleksi dan ekstensi pergelangan tangan serta gerakan deviasi radius dan ulna. Gerakan fleksi dan ekstensi dapat mencapai 90 derajat oleh karena adanya dua sendi yang bergerak yaitu sendi radiolunatum dan sendi lunatum-kapitatum dan sendi lain di korpus. Gerakan pada sendi radioulnar distal adalah gerak rotasi. (Sjamsuhidayat & de Jong, 1998)

Gambar 1a. Sudut normal sendi radiokarpal di bagian ventral (tampak lateral)

Gambar 1b. Sudut normal yang dibentuk oleh ulna terhadap sendi radiokarpal

Sendi radiokarpal normalnya memiliki sudut 1 - 23 derajat pada bagian palmar (ventral) seperti diperlihatkan pada gambar 1a. Fraktur yang melibatkan angulasi ventral umumnya berhasil baik dalam fungsi, tidak seperti fraktur yang melibatkan angulasi dorsal sendi radiokarpal yang pemulihan fungsinya tidak begitu baik bila reduksinya tidak sempurna. Gambar 1b memperlihatkan sudut normal yang dibentuk tulang ulna terhadap sendi radiokarpal, yaitu 15 - 30 derajat. Evaluasi terhadap angulasi penting dalam perawatan fraktur lengan bawah bagian distal, karena kegagalan atau reduksi inkomplit yang tidak memperhitungkan angulasi akan menyebabkan hambatan pada gerakan tangan oleh ulna. (Simon & Koenigsknecht, 1987)

C. Patofisiologi
Trauma yang menyebabkan fraktur di daerah pergelangan tangan biasanya merupakan trauma langsung, yaitu jatuh pada permukaan tangan sebelah volar atau dorsal. Jatuh pada permukaan tangan sebelah volar menyebabkan dislokasi fragmen fraktur sebelah distal ke arah dorsal. Dislokasi ini menyebabkan bentuk lengan bawah dan tangan bila dilihat dari samping menyerupai garpu. (Sjamsuhidayat & de Jong, 1998)
Benturan mengena di sepanjang lengan bawah dengan posisi pergelangan tangan berekstensi. Tulang mengalami fraktur pada sambungan kortikokanselosa dan fragmen distal remuk ke dalam ekstensi dan pergeseran dorsal. (Apley & Solomon, 1995) Garis fraktur berada kira-kira 3 cm proksimal prosesus styloideus radii. Posisi fragmen distal miring ke dorsal, overlapping dan bergeser ke radial, sehingga secara klasik digambarkan seperti garpu terbalik (dinner fork deformity). (Armis, 2000)

D. Klasifikasi

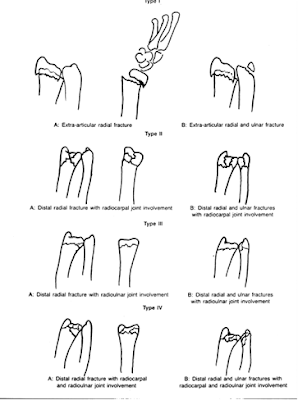

Ada banyak sistem klasifikasi yang digunakan pada fraktur ekstensi dari radius distal. Namun yang paling sering digunakan adalah sistem klasifikasi oleh Frykman. Berdasarkan sistem ini maka fraktur Colles dibedakan menjadi 4 tipe berikut : (Simon & Koenigsknecht, 1987)
Tipe IA : Fraktur radius ekstra artikuler
Tipe IB : Fraktur radius dan ulna ekstra artikuler
Tipe IIA : Fraktur radius distal yang mengenai sendi radiokarpal
Tipe IIB : Fraktur radius distal dan ulna yang mengenai sendi radiokarpal
Tipe IIIA : Fraktur radius distal yang mengenai sendi radioulnar
Tipe IIIB : Fraktur radius distal dan ulna yang mengenai sendi radioulnar
Tipe IVA : Fraktur radius distal yang mengenai sendi radiokarpal dan sendi
radioulnar
Tipe IVB : Fraktur radius distal dan ulna yang mengenai sendi radiokarpal dan
sendi radioulnar

E. Trauma/Kelainan yang Berhubungan
Fraktur ekstensi radius distal sering terjadi berbarengan dengan trauma atau luka yang berhubungan, antara lain : (Simon & Koenigsknecht, 1987)
1. Fraktur prosesus styloideus (60 %)
2. Fraktur collum ulna
3. Fraktur carpal
4. Subluksasi radioulnar distal
5. Ruptur tendon fleksor
6. Ruptur nervus medianus dan ulnaris

F. Manifestasi Klinis
Kita dapat mengenali fraktur ini (seperti halnya Colles jauh sebelum radiografi diciptakan) dengan sebutan deformitas garpu makan malam, dengan penonjolan punggung pergelangan tangan dan depresi di depan. Pada pasien dengan sedikit deformitas mungkin hanya terdapat nyeri tekan lokal dan nyeri bila pergelangan tangan digerakkan. (Apley & Solomon, 1995) Selain itu juga didapatkan kekakuan, gerakan yang bebas terbatas, dan pembengkakan di daerah yang terkena.

Gambar 3. Dinner fork deformity



G. Diagnosis
Diagnosis fraktur dengan fragmen terdislokasi tidak menimbulkan kesulitan. Secara klinis dengan mudah dapat dibuat diagnosis patah tulang Colles. Bila fraktur terjadi tanpa dislokasi fragmen patahannya, diagnosis klinis dibuat berdasarkan tanda klinis patah tulang. (Sjamsuhidayat & de Jong, 1998)
Pemeriksaan radiologik juga diperlukan untuk mengetahui derajat remuknya fraktur kominutif dan mengetahui letak persis patahannya (Sjamsuhidayat & de Jong, 1998). Pada gambaran radiologis dapat diklasifikasikan stabil dan instabil. Stabil bila hanya terjadi satu garis patahan, sedangkan instabil bila patahnya kominutif. Pada keadaan tipe tersebut periosteum bagian dorsal dari radius 1/3 distal tetap utuh. (Reksoprodjo, 1995). Terdapat fraktur radius melintang pada sambungan kortikokanselosa, dan prosesus stiloideus ulnar sering putus. Fragmen radius (1) bergeser dan miring ke belakang, (2) bergeser dan miring ke radial, dan (3) terimpaksi. Kadang-kadang fragmen distal mengalami peremukan dan kominutif yang hebat (Apley & Solomon, 1995)

Gambar 4. (a) deformitas garpu makan malam, (b) fraktur tidak masuk dalam sendi pergelangan tangan, (c) Pergeseran ke belakang dan ke radial

Proyeksi AP dan lateral biasanya sudah cukup untuk memperlihatkan fragmen fraktur. Dalam evaluasi fraktur, beberapa pertanyaan berikut perlu dijawab:
1. Adakah fraktur ini juga menyebabkan fraktur pada prosesus styloideus ulna atau pada collum ulna ?
2. Apakah melibatkan sendi radioulnar ?
3. Apakah melibatkan sendi radiokarpal ?
Proyeksi lateral perlu dievaluasi untuk konfirmasi adanya subluksasi radioulnar distal. Selain itu, evaluasi sudut radiokarpal dan sudut radioulnar juga diperlukan untuk memastikan perbaikan fungsi telah lengkap. (Simon & Koenigsknecht, 1987)

H. Penatalaksanaan
- Fraktur tak bergeser (atau hanya sedikit sekali bergeser), fraktur dibebat dalam slab gips yang dibalutkan sekitar dorsum lengan bawah dan pergelangan tangan dan dibalut kuat dalam posisinya.
- Fraktur yang bergeser harus direduksi di bawah anestesi. Tangan dipegang dengan erat dan traksi diterapkan di sepanjang tulang itu (kadang-kadang dengan ekstensi pergelangan tangan untuk melepaskan fragmen; fragmen distal kemudian didorong ke tempatnya dengan menekan kuat-kuat pada dorsum sambil memanipulasi pergelangan tangan ke dalam fleksi, deviasi ulnar dan pronasi. Posisi kemudian diperiksa dengan sinar X. Kalau posisi memuaskan, dipasang slab gips dorsal, membentang dari tepat di bawah siku sampai leher metakarpal dan 2/3 keliling dari pergelangan tangan itu. Slab ini dipertahankan pada posisinya dengan pembalut kain krep. Posisi deviasi ulnar yang ekstrim harus dihindari; cukup 20 derajat saja pada tiap arah.

Gambar 5. Reduksi : (a) pelepasan impaksi, (b) pronasi dan pergeseran ke depan, (c) deviasi ulnar
Pembebatan : (d) penggunaan sarung tangan, (b) slab gips yang basah, (f) slab yang dibalutkan dan reduksi dipertahankan hingga gips mengeras
Lengan tetap ditinggikan selama satu atau dua hari lagi; latihan bahu dan jari segera dimulai setelah pasien sadar. Kalau jari-jari membengkak, mengalami sianosis atau nyeri, harus tidak ada keragu-raguan untuk membuka pembalut.
Setelah 7-10 hari dilakukan pengambilan sinar X yang baru; pergeseran ulang sering terjadi dan biasanya diterapi dengan reduksi ulang; sayangnya, sekalipun manipulasi berhasil, pergeseran ulang sering terjadi lagi.
Fraktur menyatu dalam 6 minggu dan, sekalipun tak ada bukti penyatuan secara radiologi, slab dapat dilepas dengan aman dan diganti dengan pembalut kain krep sementara.

Gambar 6. (a) Film pasca reduksi, (b) gerakan-gerakan yang perlu dipraktekkan oleh pasien secara teratur

- Fraktur kominutif berat dan tak stabil tidak mungkin dipertahankan dengan gips; untuk keadaan ini sebaiknya dilakukan fiksasi luar, dengan pen proksimal yang mentransfiksi radius dan pen distal, sebaiknya mentransfiksi dasar-dasar metakarpal kedua dan sepertiga. (Apley & Solomon, 1995)
Fraktur Colles, meskipun telah dirawat dengan baik, seringnya tetap menyebabkan komplikasi jangka panjang. Karena itulah hanya fraktur Colles tipe IA atau IB dan tipe IIA yang boleh ditangani oleh dokter IGD. Selebihnya harus dirujuk sebagai kasus darurat dan diserahkan pada ahli orthopedik. Dalam perawatannya, ada 3 hal prinsip yang perlu diketahui, sebagai berikut :
• Tangan bagian ekstensor memiliki tendensi untuk menyebabkan tarikan dorsal sehingga mengakibatkan terjadinya pergeseran fragmen
• Angulasi normal sendi radiokarpal bervariasi mulai dari 1 sampai 23 derajat di sebelah palmar, sedangkan angulasi dorsal tidak
• Angulasi normal sendi radioulnar adalah 15 sampai 30 derajat. Sudut ini dapat dengan mudah dicapai, tapi sulit dipertahankan untuk waktu yang lama sampai terjadi proses penyembuhan kecuali difiksasi
Bila kondisi ini tidak dapat segera dihadapkan pada ahli orthopedik, maka beberapa hal berikut dapat dilakukan :
1. Lakukan tindakan di bawah anestesi regional
2. Reduksi dengan traksi manipulasi. Jari-jari ditempatkan pada Chinese finger traps dan siku dielevasi sebanyak 90 derajat dalam keadaan fleksi. Beban seberat 8-10 pon digantungkan pada siku selama 5-10 menit atau sampai fragmen disimpaksi.
3. Kemudian lakukan penekanan fragmen distal pada sisi volar dengan menggunakan ibu jari, dan sisi dorsal tekanan pada segmen proksimal menggunakan jari-jari lainnya. Bila posisi yang benar telah didapatkan, maka beban dapat diturunkan.
4. Lengan bawah sebaiknya diimobilisasi dalam posisi supinasi atau midposisi terhadap pergelangan tangan sebanyak 15 derajat fleksi dan 20 derajat deviasi ulna.
5. Lengan bawah sebaiknya dibalut dengan selapis Webril diikuti dengan pemasangan anteroposterior long arms splint
6. Lakukan pemeriksaan radiologik pasca reduksi untuk memastikan bahwa telah tercapai posisi yang benar, dan juga pemeriksaan pada saraf medianusnya
7. Setelah reduksi, tangan harus tetap dalam keadaan terangkat selama 72 jam untuk mengurangi bengkak. Latihan gerak pada jari-jari dan bahu sebaiknya dilakukan sedini mungkin dan pemeriksaan radiologik pada hari ketiga dan dua minggu pasca trauma. Immobilisasi fraktur yang tak bergeser selama 4-6 minggu, sedangkan untuk fraktur yang bergeser membutuhkan waktu 6-12 minggu.

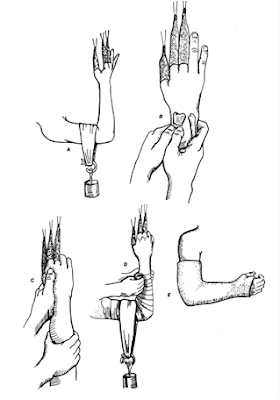

Gambar 7. Reduksi pada fraktur Colles

I. Komplikasi
Dini
Sirkulasi darah pada jari harus diperiksa; pembalut yang menahan slab perlu dibuka atau dilonggarkan
Cedera saraf jarang terjadi, dan yang mengherankan tekanan saraf medianus pada saluran karpal pun jarang terjadi. Kalau hal ini terjadi, ligament karpal yang melintang harus dibelah sehingga tekanan saluran dalam karpal berkurang.
Distrofi refleks simpatetik mungkin amat sering ditemukan, tetapi untungnya ini jarang berkembang lengkap menjadi keadaan atrofi Sudeck. Mungkin terdapat pembengkakan dan nyeri tekan pada sendi-sendi jari, waspadalah jangan sampai melalaikan latihan setiap hari. Pada sekitar 5 % kasus, pada saat gips dilepas tangan akan kaku dan nyeri serta terdapat tanda-tanda ketidakstabilan vasomotor. Sinar X memperlihatkan osteoporosis dan terdapat peningkatan aktivitas pada scan tulang
Lanjut
Malunion sering ditemukan, baik karena reduksi tidak lengkap atau karena pergeseran dalam gips yang terlewatkan. Penampilannya buruk, kelemahan dan hilangnya rotasi dapat bersifat menetap. Pada umumnya terapi tidak diperlukan. Bila ketidakmampuan hebat dan pasiennya relatif lebih muda, 2,5 cm bagian bawah ulna dapat dieksisi untuk memulihkan rotasi, dan deformitas radius dikoreksi dengan osteotomi.
Penyatuan lambat dan non-union pada radius tidak terjadi, tetapi prosesus styloideus ulnar sering hanya diikat dengan jaringan fibrosa saja dan tetap mengalami nyeri dan nyeri tekan selama beberapa bulan.
Kekakuan pada bahu, karena kelalaian, adalah komplikasi yang sering ditemukan. Kekakuan pergelangan tangan dapat terjadi akibat pembebatan yang lama.
Atrofi Sudeck , kalau tidak diatasi, dapat mengakibatkan kekakuan dan pengecilan tangan dengan perubahan trofik yang berat.
Ruptur tendon (pada ekstensor polisis longus) biasanya terjadi beberapa minggu setelah terjadi fraktur radius bagian bawah yang tampaknya sepele dan tidak bergeser. Pasien harus diperingatkan akan kemungkinan itu dan diberitahu bahwa terapi operasi dapat dilakukan. (Apley & Solomon, 1995)
